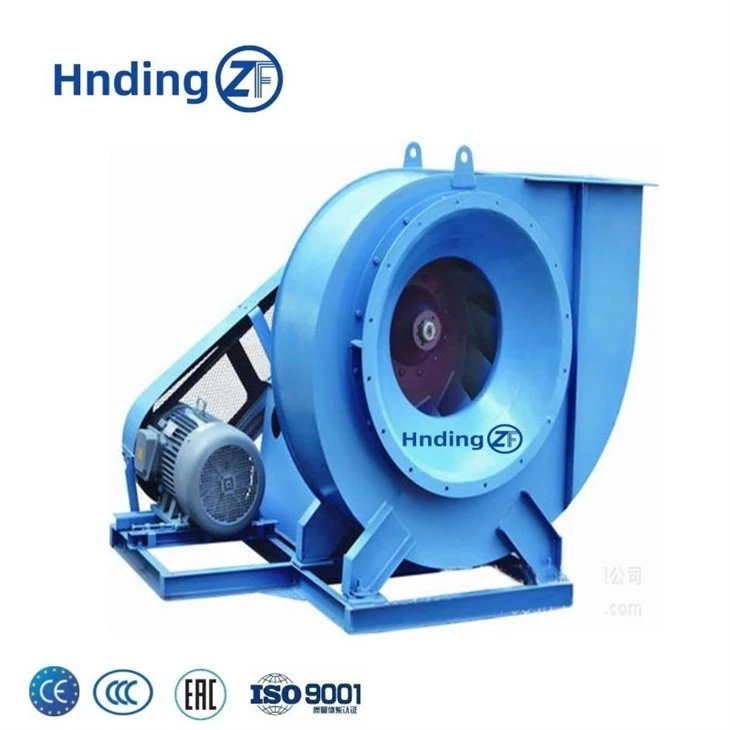

Fannijiet ċentrifugali ta 'prestazzjoni għolja għall-użu industrijali tat-tessuti

Deskrizzjoni tal-prodott

Ventilazzjoni ċentrifugali tat-tip G4-68, Y4-68 u fann tal-abbozz indott:

Uża G4-68, Y4-68 ventilazzjoni ċentrifugali, u fannijiet ta' fluss indott huma adattati għall-ventilazzjoni u l-induzzjoni ta' arja għal bojlers tal-fwar taħt 230t/h f'impjanti tal-enerġija termali. Fin-nuqqas ta 'rekwiżiti speċjali oħra, it-tip G4-68 jista' jintuża wkoll għall-ventilazzjoni ġenerali tal-ventilaturi tal-mini.
Il-mezz imwassal mill-ventilatur huwa l-arja, u t-temperatura massima m'għandhiex taqbeż it-80 grad; il-mezz imwassal mill-fann tal-abbozz indott huwa gass taċ-ċumnija, u t-temperatura massima m'għandhiex taqbeż il-250 grad. Qabel il-fann tal-abbozz indott, għandu jiġi installat apparat għat-tneħħija tat-trab b'effiċjenza tat-tneħħija tat-trab ta 'mhux inqas minn 85 fil-mija biex jitnaqqas il-kontenut tat-trab tal-gass taċ-ċumnija li jidħol fil-fann u jżid il-ħajja tas-servizz tal-fann.
forma

Kemm il-ventilatur kif ukoll il-fann tal-abbozz indott huma magħmula minn ġbid wieħed, u l-fann jista 'jsir f'żewġ forom rotazzjonijiet tal-lemin jew rotazzjonijiet tax-xellug.
Karatteristiċi strutturali

Il-fann huwa magħmul prinċipalment minn impeller, casing, daħla ta 'l-arja, bieb li jirregola, u parti ta' trasmissjoni.
(1) L-impeller huwa wweldjat bi 12-il xafra tal-airfoil inklinata lura, b'għata tar-rota f'forma ta 'ark u diska tar-rota b'forma ċatta. Minħabba l-użu ta 'xfafar f'forma ta' ġwienaħ, l-effiċjenza għolja, ħsejjes baxxi, u qawwa għolja tal-fann hija garantita. L-impeller huwa kkoreġut b'bilanċ statiku u dinamiku, u jaħdem bla xkiel.
(2) Chassis Il-kisi huwa korp spirali wweldjat bi pjanċi ordinarji tal-azzar.
(3) Id-daħla tal-arja hija struttura ġenerali konverġenti u ssimplifikata, imwaħħla fuq in-naħa tad-daħla tal-kisi b'boltijiet.
(4) Bieb ta 'aġġustament L-apparat użat biex jaġġusta l-fluss tal-fann huwa magħmul minn xfafar f'forma ta' petali, li huma installati assjalment quddiem id-daħla ta 'l-arja.
(5) Grupp ta 'trażmissjoni Il-mod ta' trasmissjoni huwa tat-tip D. Huwa magħmul minn xaft prinċipali, kaxxa tal-ġarr, akkoppjar, eċċ. Ix-xaft prinċipali huwa magħmul minn azzar ta 'kwalità għolja. L-akkomodazzjoni tal-bearings integrali mkessħa bl-ilma hija adottata għal rolling bearings



Speċifikazzjonijiet tal-prodotti:



Mudell Nru	GY4-68 8D~16D
Użu	Ventilazzjoni ta 'ġewwa fil-fabbriki ġenerali
vultaġġ	380V/400V/415V/440V/450V/660V/1140V
Kulur	Blu / Aħmar / Abjad / Griż / Isfar / Personalizzat
Applikazzjoni Industriji	Steel Mill/Tessuti, Kimika, Tidwib, Petroleum, Kalkara, eċċ
Speċifikazzjoni	Jista 'jipprovdi skond il-ħtiġijiet tal-klijenti
L-isem tad-ditta	Zhi Feng
Qawwa	18.5 ~ 160KW
Veloċità li ddur	1450 ~ 580rpm
Pressjoni Totali	2177 ~ 677Pa
Fluss tal-arja	16985~92922 M3/H
Pakkett	Kaxxa tal-injam/qafas tal-Azzar
Reżistenza għat-temperatura	-40~350 Grad
Materjal	SS304, SS316 u Q235
Frekwenza	50Hz/60Hz
Tip ta' Impeller	Lura/Quddiem/Xafra Radjali
Servizz ta' wara l-bejgħ	Installazzjoni fuq il-Qasam, Kummissjonar, u Taħriġ
Effiċjenza (perċentwali)	Aktar minn 90 fil-mija
Esportati lejn	90 Pajjiż
Garanzija	18-il Xahar



Parametri tal-Prodott





Tabella tal-parametri tal-prestazzjoni tat-tip 4-68 NO. 4A, 4.5A u 5A

Numru tal-magna Modalità tas-sewqan Veloċità r/min Numru tas-serje Pressjoni sħiħa Pa Fluss m3/h Effiċjenza interna fil-mija Qawwa interna KW Qawwa meħtieġa KW Mudell ta 'qawwa   Mudell qawwa 4 A 2900 1 2 3 4 5 6 7 2069 2059 2010 1931 1794 1627 1431 3984 4534 5083 5633 6182 6732 7281 82.3 86.2 88.9 90.0 88.6 83.6 78.2 2.78 3.01 3.19 3.36 3.48 3.64 3.70 3.34 3.61 3.83 4.03 4.18 4.37 4.44 Y112M-2 4 4 A 1450 1 2 3 4 5 6 7 519 509 500 480 451 402 353 1992 2267 2542 2816 3091 3366 3641 82.3 86.2 88.9 90.0 88.6 83.6 78.2 0.35 0.37 0.40 0.42 0.44 0.45 0.46 0.53 0.56 0.60 0.63 0.66 0.65 0.69 Y802-4 0.75 4.5 A 2900 1 2 3 4 5 6 7 2657 2628 2569 2461 2294 2069 1833 5790 6573 7355 8137 8920 9702 10485 83.3 87.0 89.5 90.5 89.2 84.5 79.4 5.13 5.51 5.86 6.15 6.37 6.60 6.72 5.90 6.34 6.74 7.07 7.33 7.59 7.73 Y132S2-2 7.5 4.5 A 1450 1 2 3 4 5 6 7 666 657 637 617 568 519 460 2895 3286 3678 4069 4460 4851 5242 83.3 87.0 89.5 90.5 89.2 84.5 79.4 0.64 0.69 0.73 0.77 0.79 0.83 0.85 0.90 0.97 1.02 1.08 1.11 1.16 1.19 Y90S-2 1.1 5 A 2900 1 2 3 4 5 6 7 3314 3265 3187 3049 2844 2589 2304 8050 9123 10197 11270 12343 13416 14490 84.2 87.6 90.0 91.0 89.8 85.3 80.5 8.80 9.44 10.03 10.49 10.86 11.31 11.52 10.12 10.86 11.53 12.06 12.49 13.01 13.25 Y160M2-2 15 5 A 1450 1 2 3 4 5 6 7 823 813 794 764 715 647 578 4025 4562 5098 5635 6172 6708 7245 84.2 87.6 90.0 91.0 89.8 85.3 80.5 1.09 1.18 1.25 1.32 1.37 1.41 1.45 1.42 1.53 1.63 1.72 1.78 1.83 1.89 Y100L1-4 2.2



Ritratti Dettaljati







Ċertifikazzjonijiet





Ippakkjar & Shipping





1) It-tagħmir huwa mgħammar b'numru ta 'sinjali bħal pjanċa tal-isem tal-prodott, sinjal tad-direzzjoni tar-rotazzjoni, sinjal tad-direzzjoni tar-riħ, sinjal tal-ert, sinjal tal-irfigħ, twissijiet tas-sigurtà, eċċ.
2) Il-pjanċa tal-isem tal-prodott tinkludi prinċipalment il-kontenut tat-tagħmir: parametri tekniċi ewlenin (fluss, pressjoni, qawwa tal-mutur, Revoluzzjonijiet Fil-Minuta), numru tal-prodott, data tal-manifattura, eċċ, li huwa konvenjenti għall-utenti biex jiċċekkjaw fi kwalunkwe ħin
3) Tagħmir żgħir jadotta t-tip ta 'ippakkjar tal-injam għall-esportazzjoni u tagħmir kbir, u l-qafas tal-azzar jittrasporta trasport kbir ta' merkanzija.
4) It-tagħmir kollu huwa reżistenti għall-ilma u kontra x-xita.





Profil tal-Kumpanija



Zibo Hengding Fan Co., Ltd Jinsab fil-Park Industrijali, Beijiao Town, Zhoucun District, Zibo City, Shandong Province, Ċina. Il-kumpanija tkopri erja ta' 12,000 metru kwadru u erja ta' kostruzzjoni ta' 8,000 metru kwadru. Il-kumpanija għandha assi totali ta '27 miljun RMB u 186 impjegat, 46 inġinier, u tekniċi. Għadda ċ-ċertifikazzjoni tas-sistema ta 'ġestjoni tal-kwalità ISO9001 u żamm relazzjonijiet ta' kooperazzjoni teknika fit-tul ma 'ħafna kulleġġi u universitajiet, bħal Xi'an Jiaotong University, Tianjin Nankai University, eċċ. Issa, żviluppat f'intrapriża moderna tal-manifattura ta 'tagħmir ta' ventilazzjoni b'tagħmir ta 'ttestjar u produzzjoni ta' l-ewwel klassi, forom ta 'produzzjoni ta' kwalità għolja u eċċellenti, saħħa qawwija ta 'riċerka u żvilupp xjentifika, sistema stretta ta' ġestjoni tal-kwalità, u żvilupp gradwalment pperfezzjonat. Il-kumpanija għandha 15-il sena esperjenza ta' produzzjoni, bi produzzjoni annwali ta' 5,000 settijiet ta' ventilaturi






Vantaġġi tagħna



Standards ta 'kwalità stretti, makkinar ta' preċiżjoni, u spare parts oħra u disinn iżommu l-istabbiltà tal-prodott, jagħżlu b'mod strett il-fornituri tal-partijiet tal-prodott, u sistema perfetta ta 'servizz ta' wara l-bejgħ biex tippermetti lill-klijenti jgawdu esperjenza ġdida

Il-kumpanija tagħna introduċiet l-aħħar riżultati tar-riċerka tal-Akkademja tax-Xjenzi Ċiniża, C4-II xfafar mibrumin tal-ġwienaħ tal-fluss ternarju, li għandhom effiċjenza aerodinamika għolja.
Il-wiċċ tax-xafra tal-impeller tal-ventilatur huwa sprejjat b'materjal tal-metall super-reżistenti (CN) avvanzat biex jifforma saff ta 'protezzjoni kontra l-korrużjoni reżistenti għall-ilbies fuq il-wiċċ tax-xafra. Ir-reżistenza għall-ilbies tal-wiċċ tax-xafra hija 10 sa 50 darba ogħla minn dik tal-materjal ordinarju tal-azzar tal-karbonju, u b'hekk ittawwal ħafna l-ħajja tas-servizz tax-xafra.



Miżuri ta' assigurazzjoni tal-kwalità:

Fil-ġestjoni tal-produzzjoni fit-tul, il-kumpanija tagħna ffurmat sett ta 'miżuri standardizzati ta' kontroll tal-proċess u punti ta 'kontroll, li jistgħu jipprovdu lill-utenti prodotti ta' kwalità għolja fid-direzzjonijiet kollha. Il-kumpanija tagħna għandha reputazzjoni tajba u hija intrapriża li l-utenti jistgħu assolutament jafdaw.

Il-kumpanija tagħna kisbet iċ-ċertifikazzjoni IS09001 mill-Organizzazzjoni Internazzjonali għall-Istandardizzazzjoni (ara l-Materjali tal-Kwalifiki tal-Intrapriża għad-dettalji). Aħna nistandardizzaw b'mod strett il-proċess ta 'operazzjoni u l-punti ta' kontroll tal-manifattura tal-prodott



Servizz ta 'wara l-bejgħ



Meta t-tagħmir tax-xerrej ikun installat, il-kumpanija tagħna hija responsabbli għall-gwida tal-installazzjoni fuq il-post, it-taħriġ tal-persunal u l-ikkummissjonar tat-test-drive, L-aċċessorji tal-fann mixtrija separatament jistgħu jintużaw għall-gwida tal-konnessjoni tat-telefon u d-debugging

Il-kumpanija tagħna tiggarantixxi li s-sigurtà strutturali, il-prestazzjoni aerodinamika, il-ħoss tat-tħaddim, u d-dehra, il-kwalità tal-ventilaturi forniti jistgħu jiġu ċċekkjati u aċċettati mid-dipartimenti rilevanti.

Il-perjodu ta 'assigurazzjoni tal-kwalità għat-tagħmir tal-ventilatur fornut, ħlief għal dispożizzjonijiet speċjali, huwa ta' 18-il xahar mill-aċċettazzjoni finali tal-ventilatur.



FAQ



Q. X'informazzjoni għandi nipprovdi meta nistaqsi?

A: Isem/mudell tal-fann, KW, Pressjoni tal-arja, Volum tal-Arja tar-rata tal-fluss, u temperatura

Q. X'inhi l-garanzija tiegħek?
A. Il-garanzija tagħna hija 18-il xahar wara li tirċievi l-fannijiet. Matul il-perjodu tal-garanzija, ibdel il-partijiet bil-ħsara mingħajr ħlas. Barra perjodu ta 'garanzija, biex jipprovdu servizzi tekniċi f'waqthom, ta' kwalità għolja u konċessjonijiet tal-prezz spare parts biex jiżguraw.
tħaddim kontinwu ta 'tagħmir sigur u ta' kwalità għolja.

Q. Kif il-fabbrika tiegħek tikkontrolla l-kwalità tal-prodott?
A. Għandna dipartiment ta 'spezzjoni ta' kwalità. Il-fannijiet kollha qed jaħdmu aktar minn 3 sigħat qabel il-kunsinna biex jittestjaw il-kwalità. Jekk ikun hemm problema ta 'kwalità, aħna nipproduċu waħda ġdida.

Q. X'inhuma t-termini ta 'ħlas tiegħek?
A. TT 40 fil-mija KIF IL-ĦLAS BIL-BIL-quddiem U TT 60 fil-mija WARA L-ISPEZZJONI QABEL IL-BAĦAR.
B. 100 fil-mija IRREVOKABBLI L/C AT STGHT.

Q. Liema prodotti tipproduċi?
A. Fann ċentrifugali, fann tal-mina, fann assjali, fann tal-ġett, fann tal-minjieri, fann tal-egżost, blower kontra l-korrużjoni, blower bi pressjoni għolja, fann kontra l-isplużjoni, aċċessorji tal-fann, eċċ, merħba tikkuntattjana biex titgħallem aktar dettalji.

Q. Fejn hi l-fabbrika tiegħek? Nista 'nżur il-fabbrika tiegħek?
A. Zibo Hengding Fan Co., Ltd Jinsab fil-Park Industrijali, Beijiao Town, Zhoucun District, Zibo City, Shandong Province, Ċina.

Q. Kemm se jdum biex jintbagħat wara l-ordni?
A. 10-15 Jiem jekk għandek bżonnha b'mod urġenti, nistgħu niddiskutuha għal żmien qasir.

Q. Il-prodott huwa customizable?
A. Diversi tipi jistgħu jkunu customizable.
